XGN口-12交流金屬封閉開關設備（環網柜）

XGN口-12ZF（R）箱型固定式金屬封閉開關柜（簡稱環網柜）適用于交流50Hz，12KV的網絡作為開斷負荷和短路及關合短路電流用。本環網柜配用手動、電動彈簧機構來操作負荷開關，接地開關和隔離開關配用手動操作機構。

型號含義

使用環境條件

◆ 環境溫度上限+40℃，下限-25℃；

◆ 海拔高度不超過1000m；

◆ 空氣相對濕度日平均值不大于95％，月平均值不大于90％；水蒸汽日平均值不大于2.2×10-3Mpa，月平均值不大于1.8×10-3Mpa；

◆ 周圍空氣不受腐蝕或可燃?xì)怏w、水蒸汽等明顯污染；

◆ 無經常性的劇烈振動。

環網柜的技術數據

結構和工作原理

進線柜方案

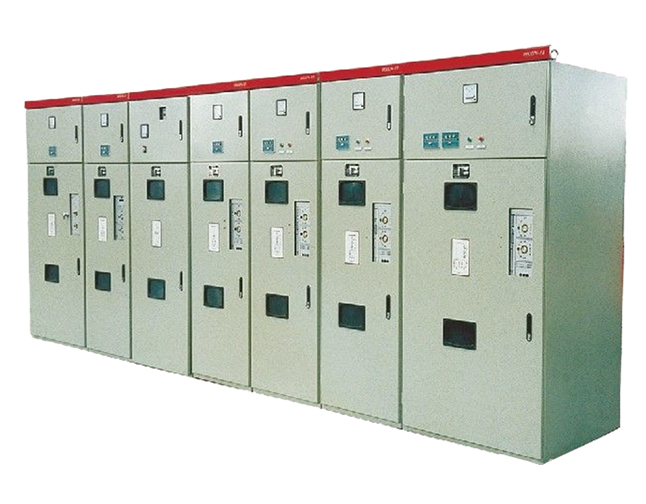

產品外形結構見圖1、圖2，安裝尺寸如圖3所示。本環網柜是以空氣為絕緣介質的、主要配裝ZFN-12/630型真空負荷開關，主要方案有進線柜和出線柜等（見表2）。

柜內主回路有一臺ZFN-12/630型真空負荷開關，它配裝有隔離刀，酌情還配裝接地刀所組成，三者共裝在一個機架上，并互有聯鎖。因此可實現接通母線、隔離、接地三個工位的操作，柜內還可靈活配裝CT、PT等元件。

出線柜方案

柜內主回路有一臺ZFN-12/630型真空負荷開關和帶撞擊器的熔斷器（有隔離開關的作用）及接地刀所組成，也可實現三工位操作。柜內還可靈活配裝CT/PT和ZN0避雷器等元件，因此有時可省去計量柜。

進、出線柜均配有與接地開關聯鎖的絕緣防護隔板，柜內各開關與隔板及柜門間采用機械聯鎖，并達到“五防”要求，柜體外殼防護等級為IP2X。
