概述

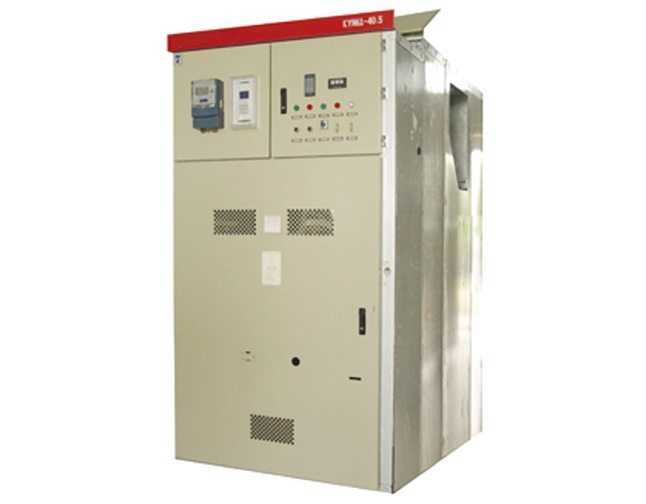

KYN61-40.5（Z）型鎧裝移開式交流金屬封閉開關柜（以下簡稱開關柜）系三相交流量50Hz、額定電壓40.5kV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用、對電路起到控制、保護和檢測等功能，還可用于頻繁操作的場所。本開關柜符合GB/T11022、GB3906及DL404等標準。

主要特點

柜體結構采用組裝式，斷路器采用手車落地式結構；配用全新型復合絕緣真空斷路器，并具有互換性好更換簡單之特點；手車車架中裝有絲杠螺母推進機構，可輕松移動手車，并防止誤操作而損壞推進結構；所有的操作均可在柜門關閉狀態下進行； 主開關、手車、開關柜門之間的聯鎖均采用強制性機 械閉鎖方式，滿足“五防”功能；電纜室空間充裕，可連接多根電纜；快速接地開關用于接地和回路短路；外殼防護等級IP3X，手車室門打開狀態下，防護等級IP2X；產品符合GB3906、DL404及參照采用國際 IEC-298標準。

產品使用環境

◆ 環境溫度：上限+40℃，且24h內測得的平均值不超過35℃，下限，-10℃

◆ 海拔高度：海拔不超過1000m

◆ 相對環溫度：日平均值不超過95%，月平均值平均不超過90%；

◆ 地震烈度：不超過8度

◆ 周圍空氣應不受腐蝕性或可燃氣體，水蒸汽等明顯污染。

◆ 水蒸氣壓力：日平均值不超過2.2kPa，月平均值不超過L8kPao

◆ 周圍環境：無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

技術參數

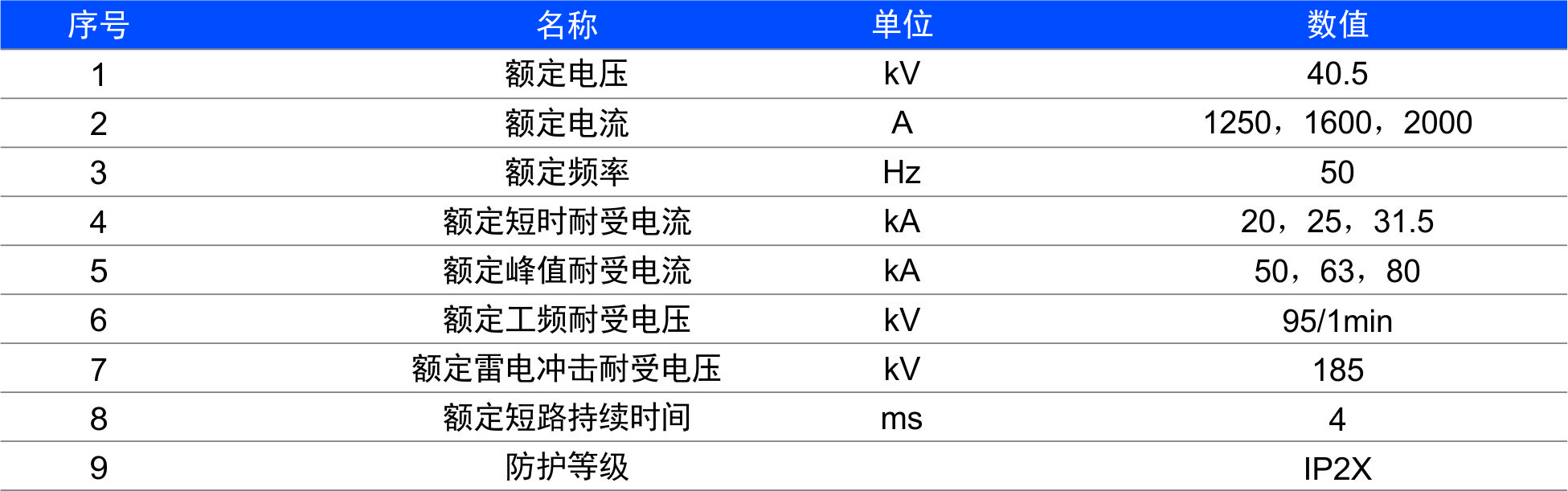

真空開關柜

真空斷路器

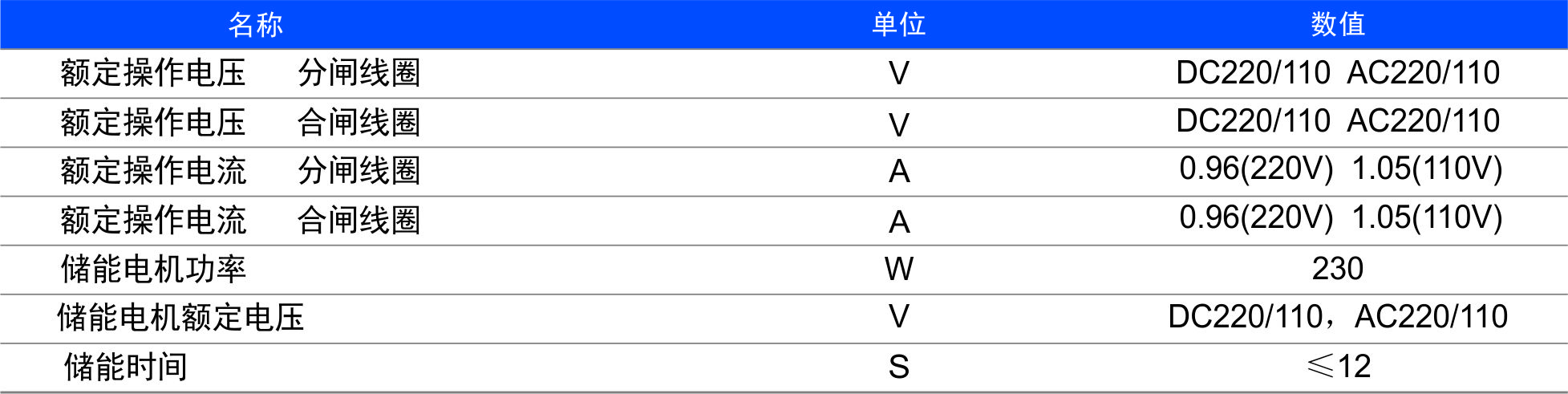

彈簧操動機械

開關柜外型尺寸

寬×深×高(MM):1400×2800×2600

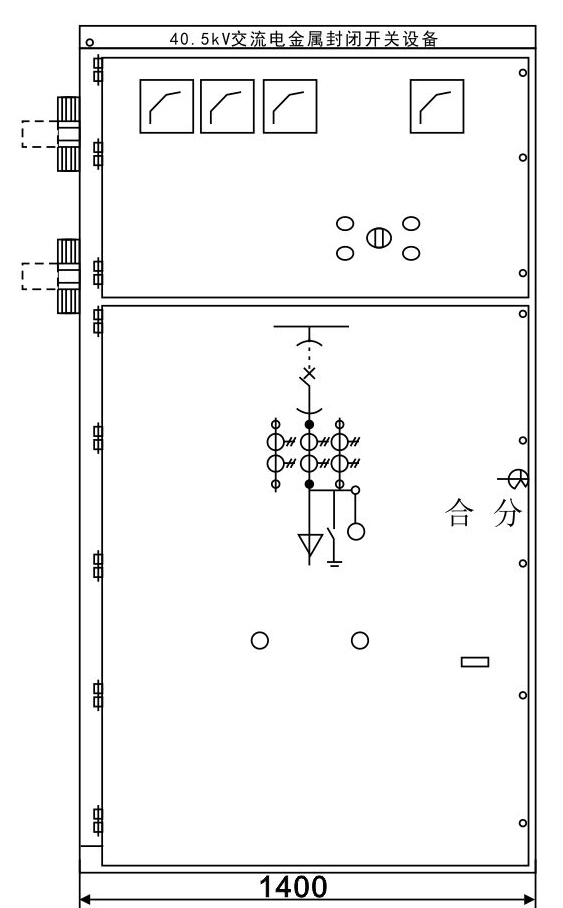

開關柜結構示意圖

                               A：繼電器儀表室      B：母線室

                               C：斷路器室            D：電纜室
