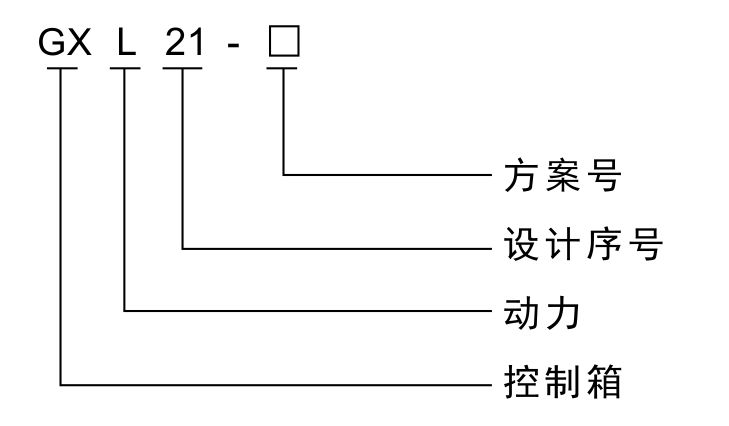

型號含義

用途

Gxl一2l型低壓動力配電箱適用于：發電廠及工礦企業中，在交流電壓500伏及以下的三相四、五線系統作動力配電之用。XL一21型低壓動力配電箱系戶內裝置靠墻安裝，屏前檢修。

結構特征

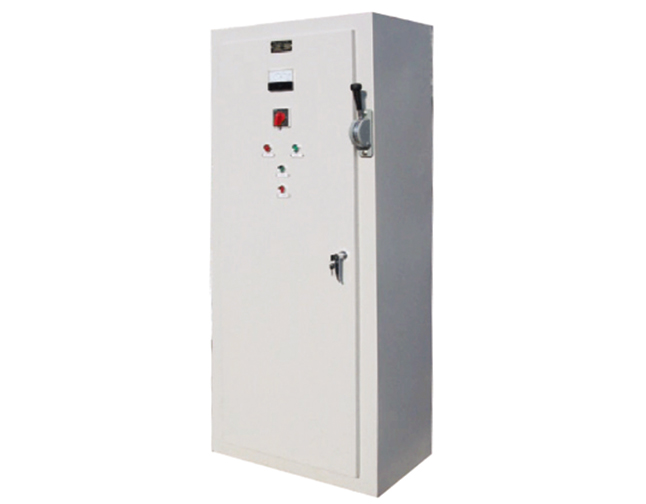

Gxl一21型低壓動力配電箱系封閉式，外殼用鋼板彎制而成，刀開關操作手柄裝于箱前右柱上部，可以作為切換電源之用。配電箱前面裝有一只電壓表，指示匯流母線的電壓和電流表指示回路里的電流。配電箱前面有門，門打開后，配電箱內全部設備敞露,便于檢修維護。本配電箱均采用國內自行設計的新型組件，具有結構緊湊，檢修方便，線路方案可以靈活組介等特點。配電箱除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，箱前門板裝操作按鈕和指示燈。
