概述

本裝置系戶內交流金屬鎧裝移開式設備(以下簡稱開關設備)，系3.6-12千伏三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠，中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等。實行控制保護、監測之用，本開關設備滿足DL/T404，IEC298、GB3906等標準要求，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能，既可配用VS1真空斷路器又可配用ABB公司的VD4真空斷路器。實為一種性能優越的配電裝置。

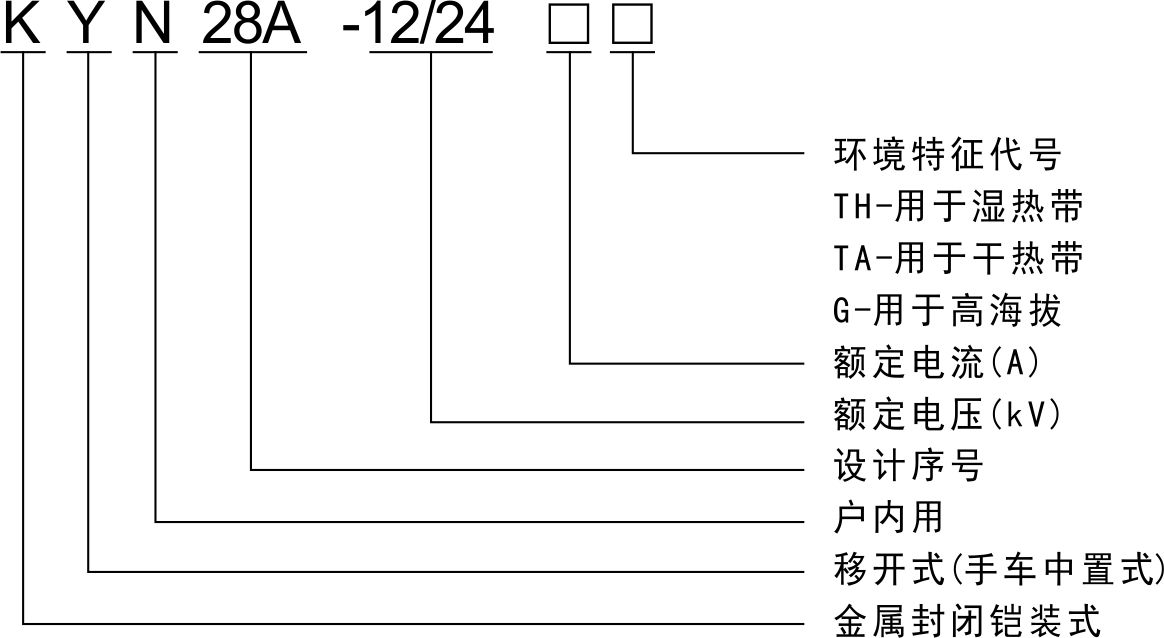

型號含義

結構簡介

開關設備按GB3906-91中的鎧裝式金屬封閉開關設備而設計。整體是由柜體和中置式可抽出部件(即手車)兩大部分組成，見圖1。柜體分四個單獨的隔室，外殼防護等級為IP4X，各小室間和斷路器室門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其它功能方案，經排列、組合后能成為各種方案形式的配電裝置。本開關設備可以從正面進行安裝調試和維護，因此它可以背靠背組成雙重排列和靠墻安裝，提高了開關設備的安全性、靈活性，減少了占地面積。

產品使用環境

正常環境條件

◆ 周圍空氣溫度：上限，+40℃；下限，-10℃

◆ 海拔：1000M

◆ 相對環境濕度：日平均相對濕度不大于95%，月平均相對濕度平均不大于90%；

◆ 地震：烈度不超過8度

◆ 周圍空氣應不受腐蝕性或可燃?xì)怏w，水蒸汽等明顯污染。

◆ 無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求。

特殊工作條件：

*在超過GB3906規定的正常的環境條件下使用時，由用戶和制造廠協商。

開關設備結構示意圖

主要技術

VS1和VD4型真空斷路器技術數據見下表：
