概述

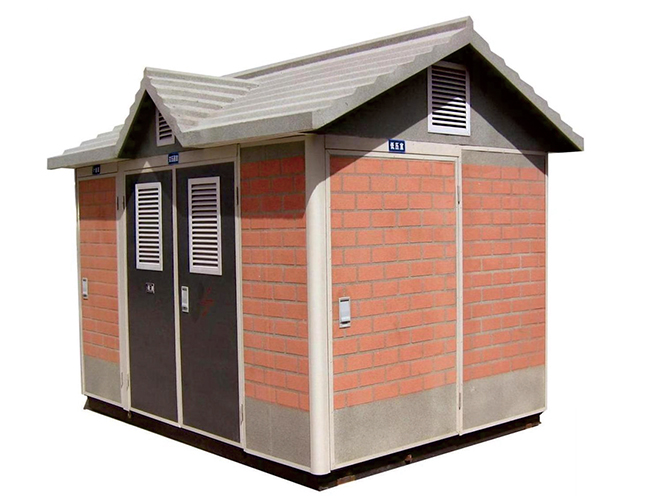

ZBW-12型歐式箱式變電站適用于10KV（6KV）交流50Hz變電站，是將高壓開關設備、變壓器、低壓開關設備組成一體的配電裝置。具有占地面積小、安裝簡安全可靠、維修方便的優點。能直接接入負荷，一次安裝即能實現送電目的。

多臺組合可構成不同供電方式，因此廣泛應用于居民小區、高層建筑、旅游景點、高速公路、工礦企業、油田碼頭、鄉鎮農網及其他場所。

使用條件

◆ 海拔高度不超過1000m(>1000m時訂貨時須注明)

◆ 環境溫度:40℃～-25℃(日平均溫度上限<35℃)

◆ 相對濕度:日平均值不超過95％，月平均值不超過90%

◆ 戶外風速不超過35m/s

◆ 地面傾斜度不大于30

◆ 安裝地點無爆炸危險、火災、化學腐蝕及劇烈振動

結構特點

ZBW-12型歐式箱式變電站箱體結構多樣化，由優等槽鋼、角鋼和鋼板構成，加之先進的隔熱原理和風道設計并實施標準化加工模式，不僅抗陽光輻射能力高，還解決了非動力排風箱變的通風散熱和風塵之間的矛盾，避免了有害凝露現象，給內部電氣元件提供了安全可靠的外部保護，防護等級IP43箱頂采用雙層結構，具有隔熱、保濕、防凝露等功能，同時箱頂可方便起吊，變壓器和高低壓設備方便的自上而下就位。

箱體布局可根據用戶方便自由設計，可設計有操作走廊，并有沉箱和不沉箱兩種模式，可兼容高低壓多種方案，具有占地面積小、適合多場所安裝、檢修方便等多方面優點。高壓?jiǎn)卧刹捎眠M(jìn)口共箱式環網柜、國產SF6單元式環網柜和其它戶內金屬鎧裝柜，結構緊湊，不受氣候響，絕緣性能良好，維護工作量小，安全可靠。

變壓器單元根據用戶需要可采用S9或S11型油浸式變壓器，亦可采用SCB系列干式箔繞式變壓器或或SGB系列干式變壓器。低壓?jiǎn)卧桨付鄻踊蛪洪_(kāi)關可根據用戶需要選擇進口或國產斷路器，并可按照用戶要求提供計量和無功補償裝置，兼容多種低壓方案，做到人性化設計、個性化設計。低壓布局采用標準系列柜或普通模塊化布置，排布簡便，安裝檢修方便。
