概述

YBM口-12/24預裝式變電站（以下簡稱變電站）有高壓開關柜、低壓配電柜、變壓器及箱體組成。變壓器采用SC9型環氧干式變壓器或S9型油侵式電力變壓器；箱體采用彩色涂層鋼板和聚苯乙烯泡沫塑料制成的超輕型隔熱夾心板或采用高新技術生產的玻纖增強型混凝土可裝飾環保材料。各獨立單元裝設完善的控制、保護、帶電顯示和照明系統。同時箱體內還裝設溫控強迫通風裝置和濕度自動控制裝置。

變電站符ZBK4001-89《組合式變電站》和《高壓/低壓預裝式變電站》標準。

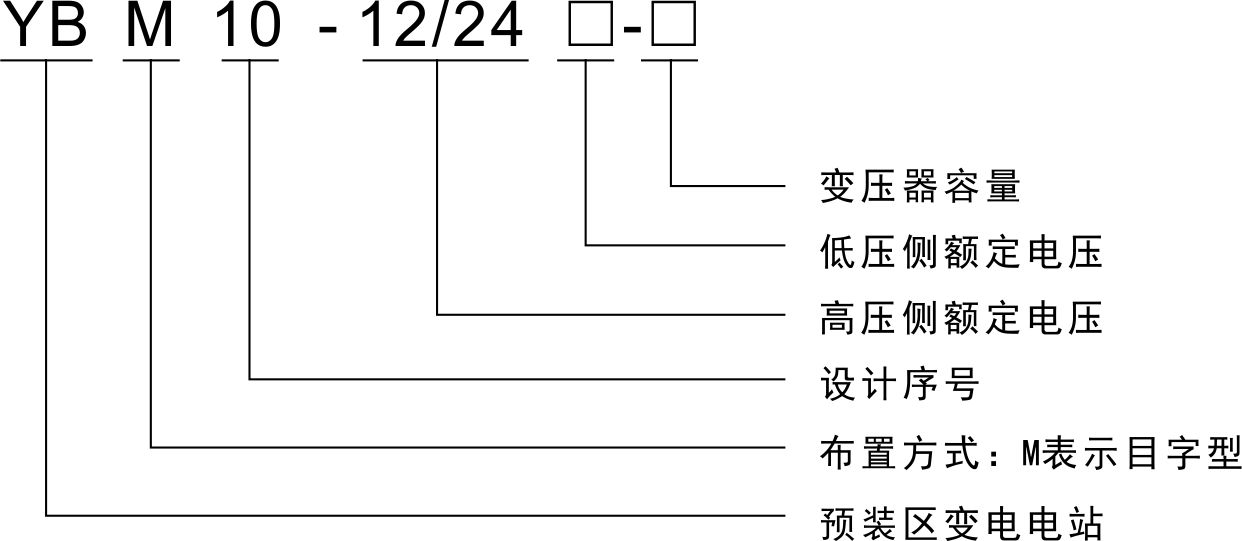

產品型號

主要用途與適用范圍

本系列變電站用于6～20kV的環網供電和終端供電系統中，把高壓電變400/230V低壓，直接供用戶使用。產品適用于住宅小區、公共場所、機場、碼頭、地鐵、賓館、學校、醫院、工廠及流動性強的建設施工工地、礦山、油田等場所使用。

使用環境

戶外

◆ 海拔高度不超過1000m

◆  環境溫度-30℃～+40℃

◆ 風速不大于35m/s

◆ 空氣相對濕度不大于90%（+25℃）

◆ 安裝地點沒有對設備導體和絕緣有嚴重影響的氣體、蒸氣或其它化學腐蝕物質存在

◆ 沒有火災或爆炸危險，地面傾斜度不超過5°

◆ 當上述正常使用條件不能滿足要求時，用戶與生產廠協商解決

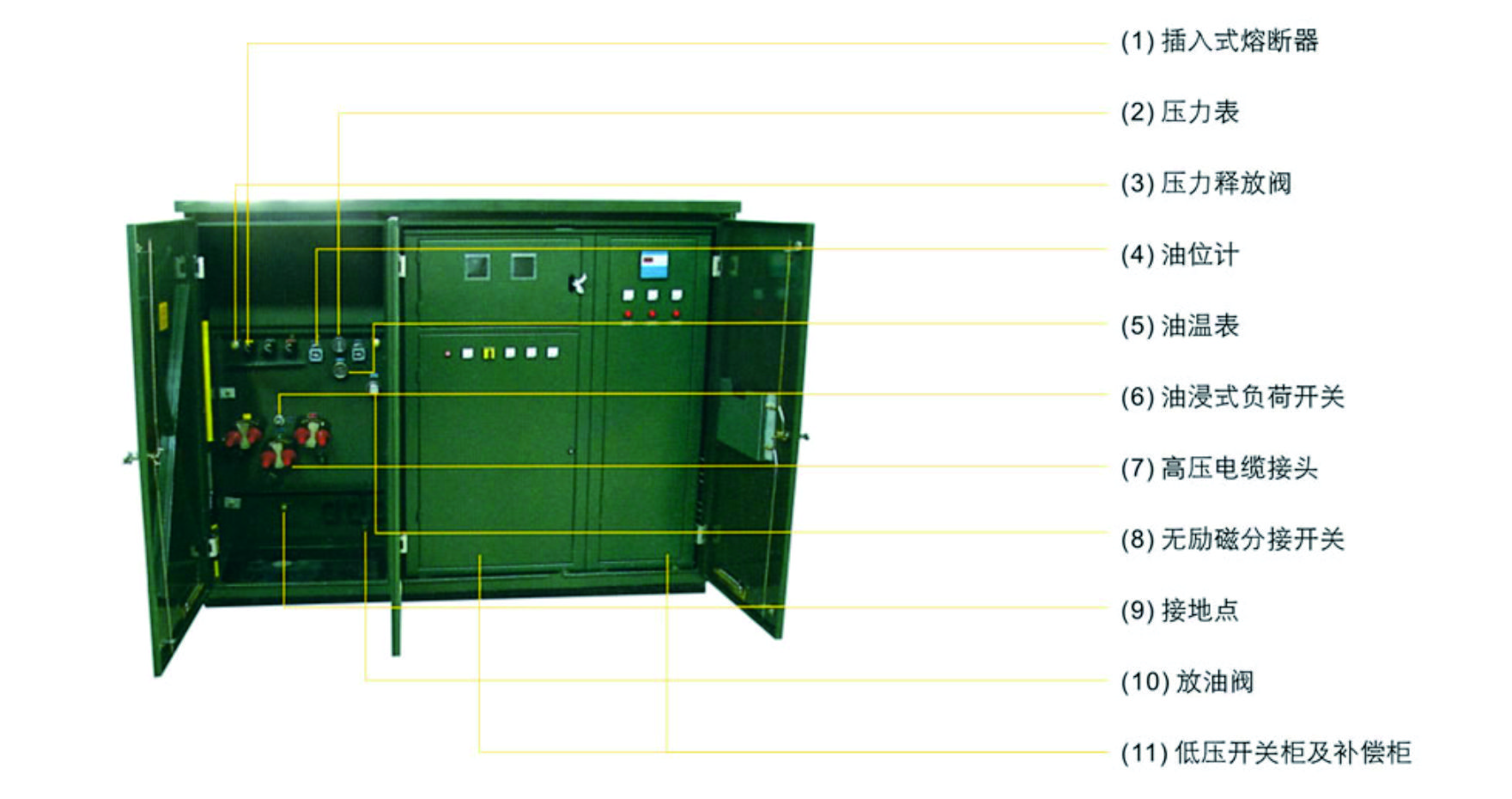

結構特點

◆ 結構緊湊，體積小，僅為同容量同產產品的1/3--1/5左右，大大減少了占地面積；

◆ 全密封、全絕緣結構，無需絕緣距離，可靠保護人身安全；

◆ 高壓采用負荷開關熔斷器組合電器保護；

◆ 高壓接線既可用于環網，又可用于終端，供電方式靈活，可靠性高；

◆ 變壓器性能良好：低損耗、低噪音、低溫升；過載能力強，抗短路、耐沖擊能力強；

◆ 滿足各種低壓饋出要求，可按方案選擇，亦可自行設計；

◆ 電纜頭有200A肘型電纜接頭及600AT型接頭兩種，肘型電纜接頭適用于電纜截面積為35-185mm2 T型接頭

適用于電纜截面積為 35-500mm2，電纜頭的材質分為銅芯和鋁芯，兩者均可配置全絕緣氧化鋅避雷器。200A型電纜頭可以帶負荷插拔，又可以起到隔離開關的作用。
